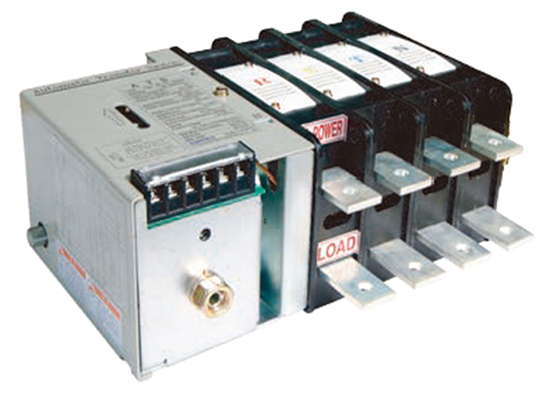

OSS-TO, TBO Type ATS는 OSS-T3, TB3 Type ATS의 모든 기능에 N상 중첩 절체 기능을 추가로 가지고 있습니다. (ON-ON Type ATS)

N상 중첩절체 방식

일반적인 절체 시 고정자와 가동자의 접점 사이에서 ARC가 발생하여 접촉자 간에 전류를 지속시키게 되며, ARC는 전류의 영점에서 사라져 없어지게 됩니다. 이때 ARC의 소멸시간은 대략 10~12ms 정도가 됩니다. 그러므로 중성접점 (N상)은 다른 삼상 (R, S, T상) 보다 10~12ms 후에 떨어져야 부하측의 각종 장비가 보호됩니다. 그러나 일반적인 ATS는 중성접점(N상)과 다른 삼상 (R, S, T상)의 시간차가 10ms 이내가 되므로 부하측의 설비를 보호하는데 다소 미흡하다 할 수 있습니다. 이러한 문제를 해결하기 위하여 상용전원의 중성접점과 예비전원의 중성 접점을 중첩시켜 절체시킴으로써 보다 안전하게 부하측의 각종 장비를 보호할 수 있습니다. 또한 비선형 부하는 대지전위를 상승시켜 대지와 중성선 간에 전위차가 생기므로 일반적인 ATS는 절체 시 중성선이 부하측과 분리되어 기준 전위가 확립되지 않아 플로팅 현상이 발생되어 전자장비의 오동작을 유발합니다. 그러므로 중첩절체 기능이 내장된 ATS를 사용함으로써 플로팅 현상을 예방할 수 있습니다.
