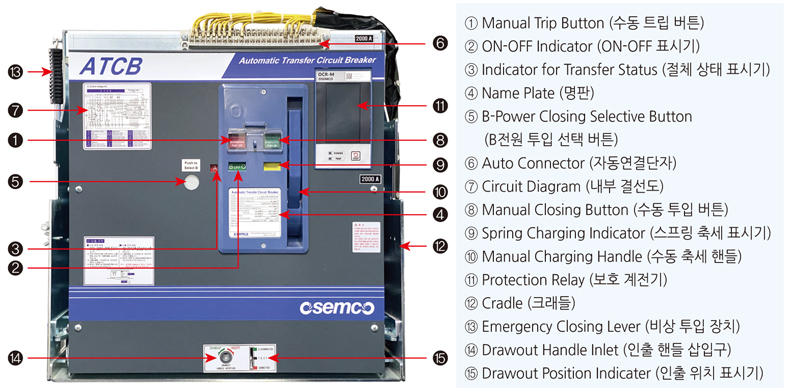

◆ 차단용량을 갖는 자동절체개폐기

오성기전 ATCB는 ACB와 ATS의 장점만을 모아 제작한 제품으로 기계적, 전기적으로 Interlock을 구현하고 절체 동작의 신뢰성이 높고, 기존의 ATS보다 고속의 절체시간을 갖고 있으며, 절체시간의조정이 가능하며, 전력의 안정적 공급이 절대적으로 요구되는 수용가(통신실, 전산실, 병원, 펌프장,오피스 빌딩 등)에 사용할 수 있습니다. 또한 ACB의 기능도 갖추고 있어 차단 성능이 뛰어나고, 과전류 및 지락전류 검출 등 각종 사고전류의 발생시에도 전력계통을 보호할 수 있는 기기입니다.

ACB와 ATS 상호 연계동작 불일치 방지를 위한 단일형 구조
Tie ACB반을 별도로 설치할 필요가 없어 배전반 설치면수 축소효과

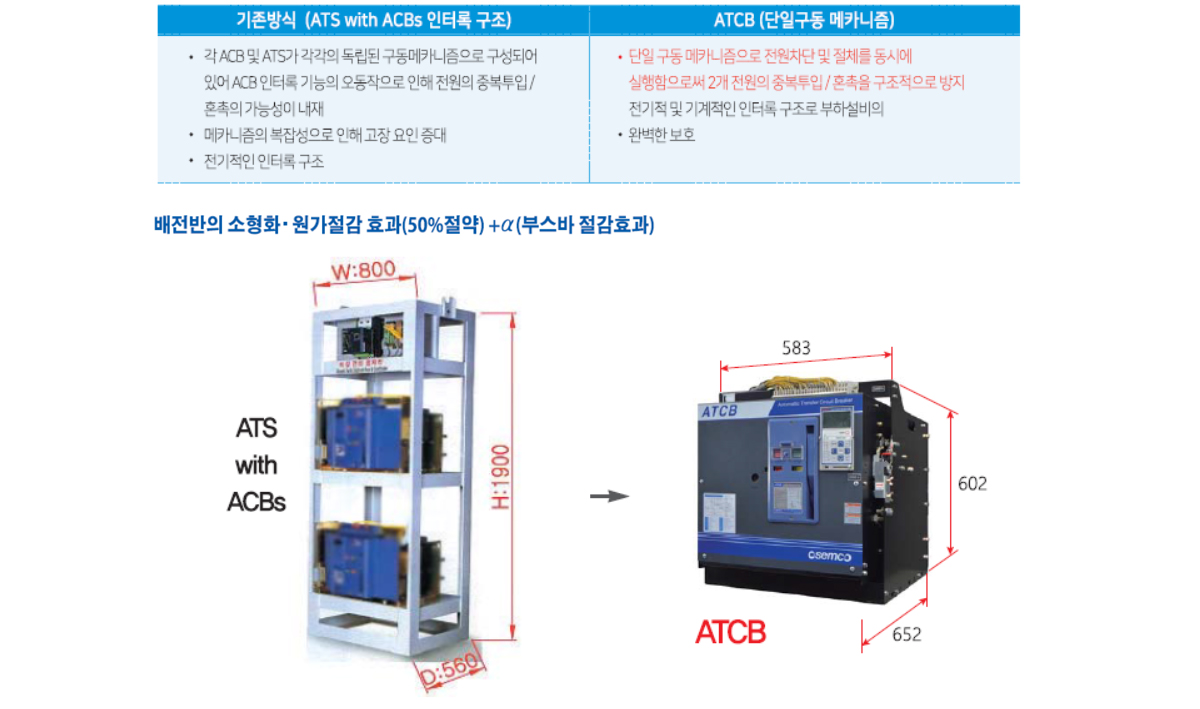

배전반의 소형화 실현 (50% 공간 절약), 원가 절감 효과
전지적 및 기계적 인터록 구조로 부하설비의 완벽한 보호
Motor spring charging형
고정형, 인출형 보유
양전원 모두 OFF가능한 중립형 Position
삼상전류를 비교하는 막대 그래프가 가능한 디지탈 액정을 사용하여 사용전류표시 및 과전류 / 지락전류의 감지용이
◆ 적용방법

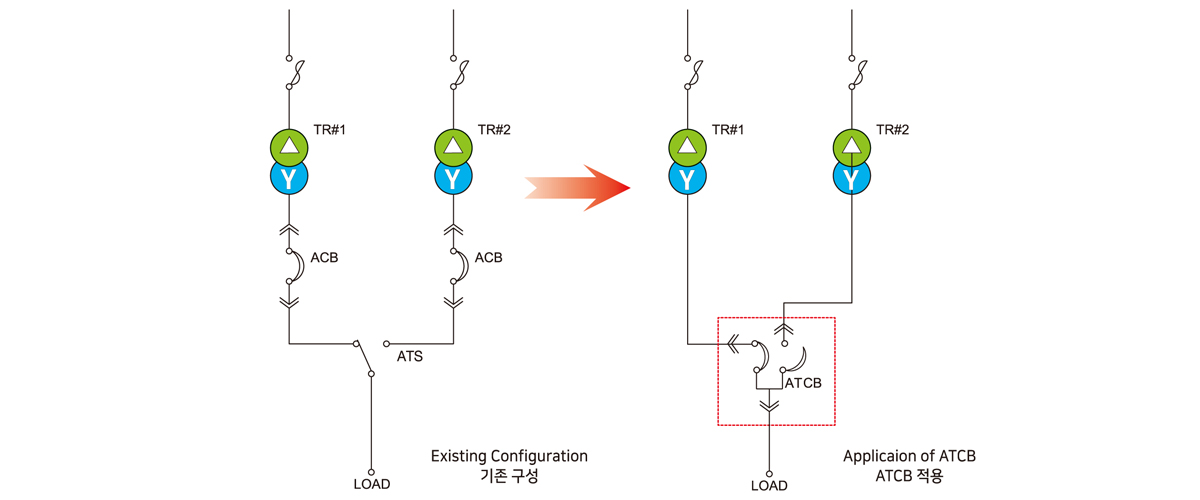

적용예 1)

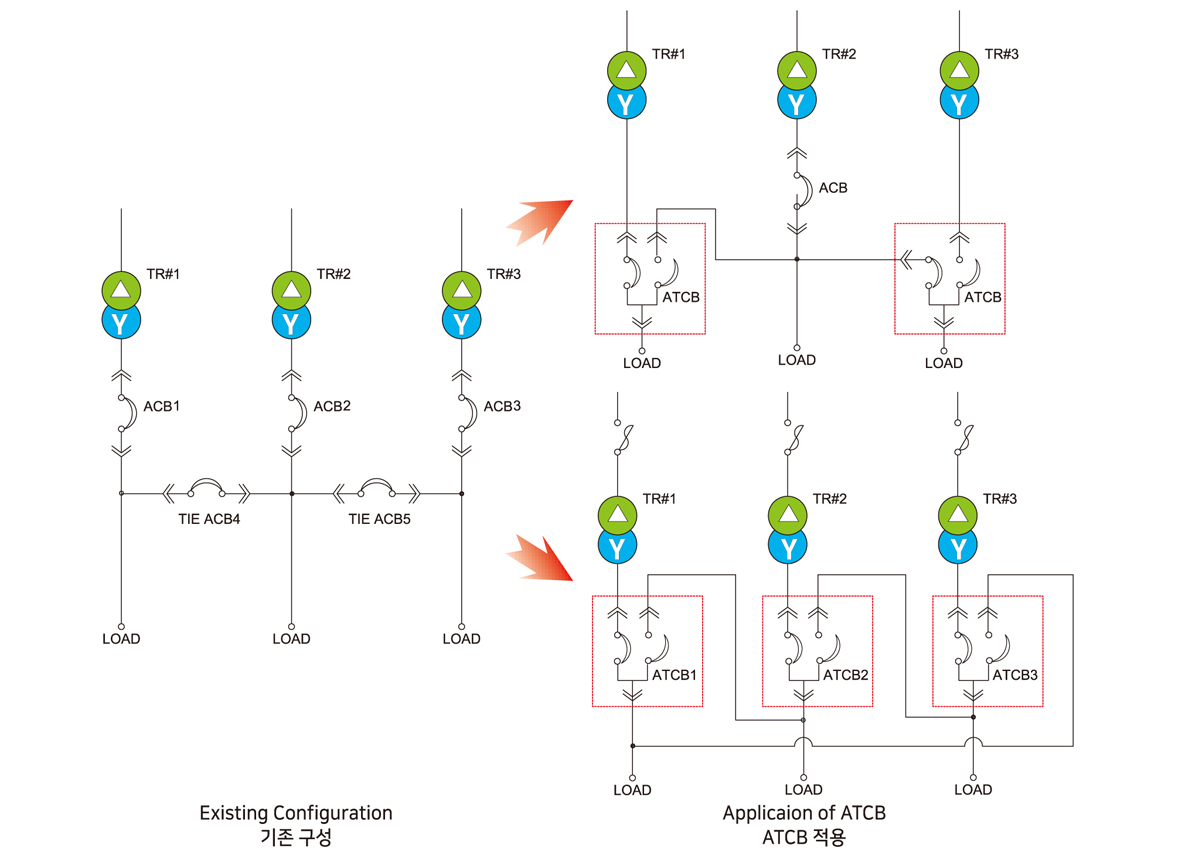

적용예 2)

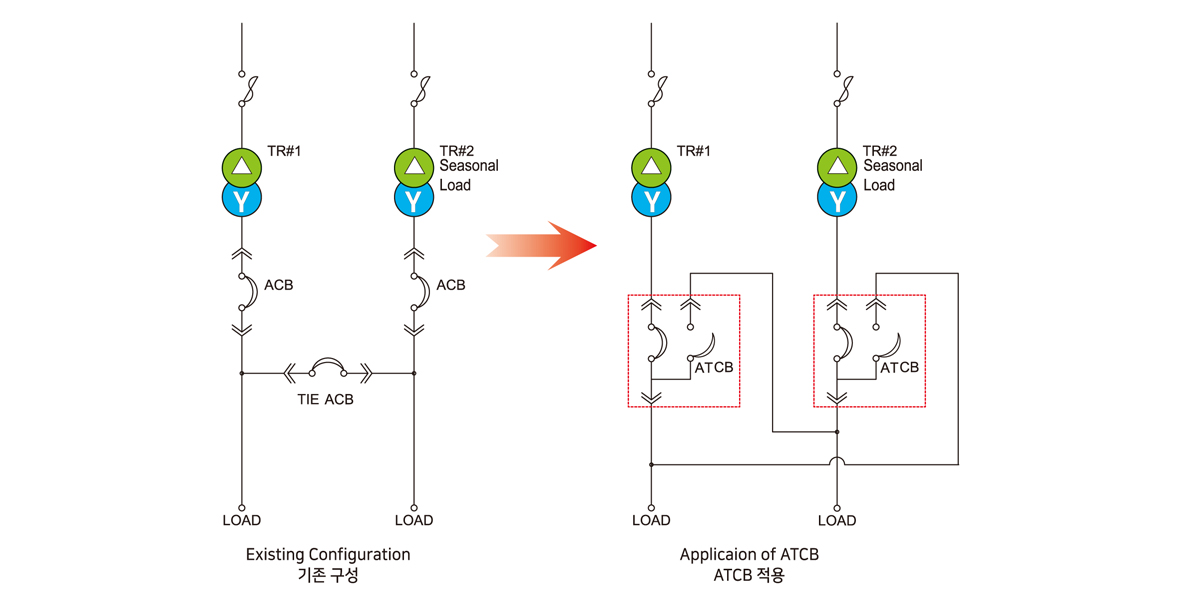

적용예 3)

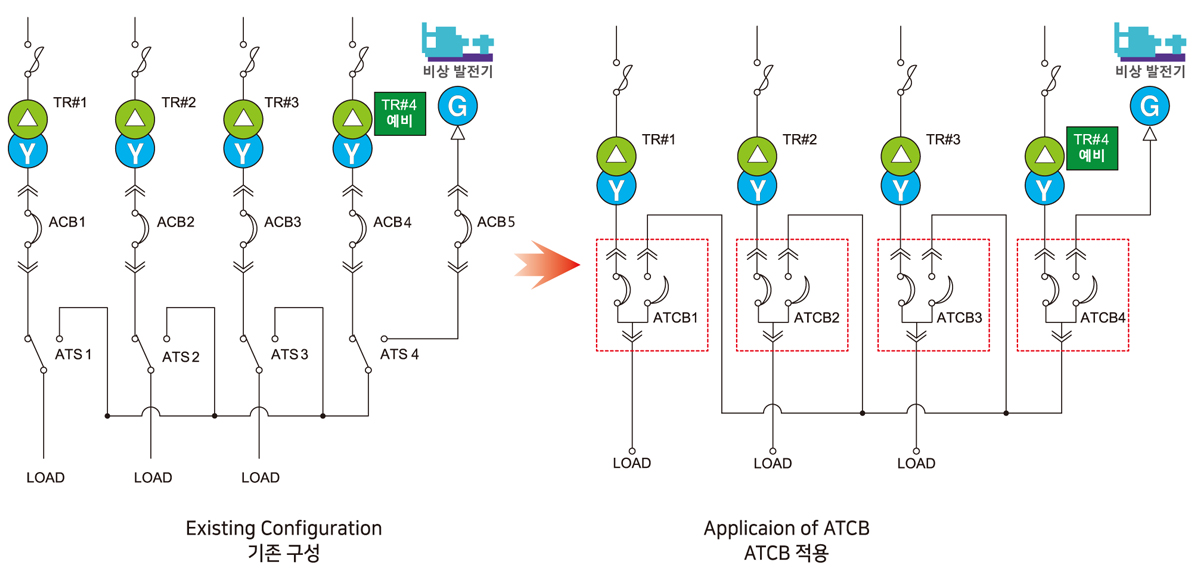

적용예 4)
