◆ 개요

- 일반적인 ATS는 상용전원과 예비전원 간 절체 시 순간 정전이 발생하 게 되며. 부하에 연결된 고가의 전산, 의료 장비 등은 정전으로 전원이 꺼지게 된다.

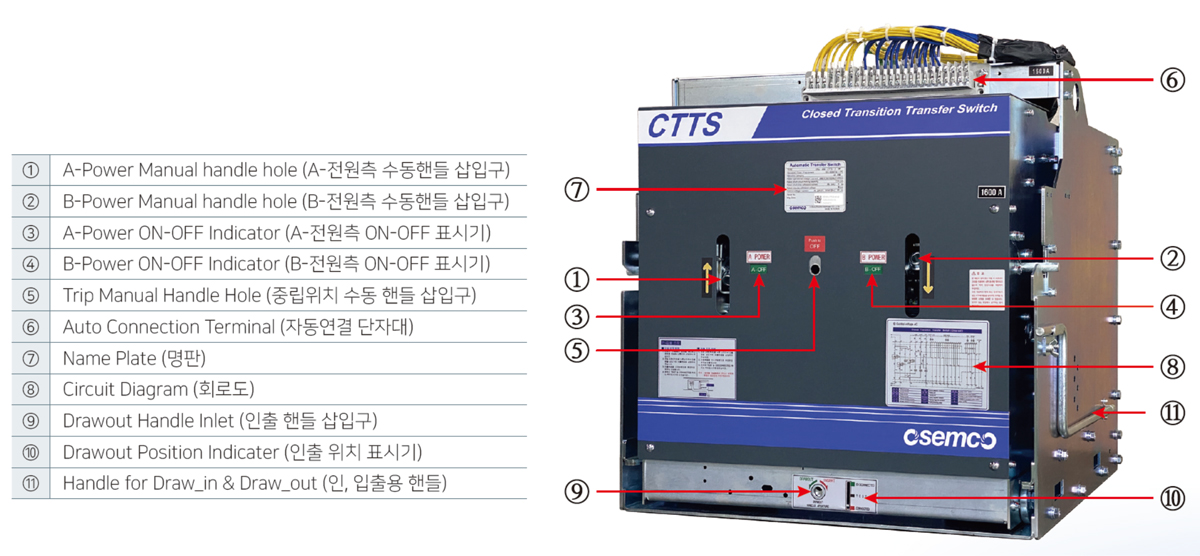

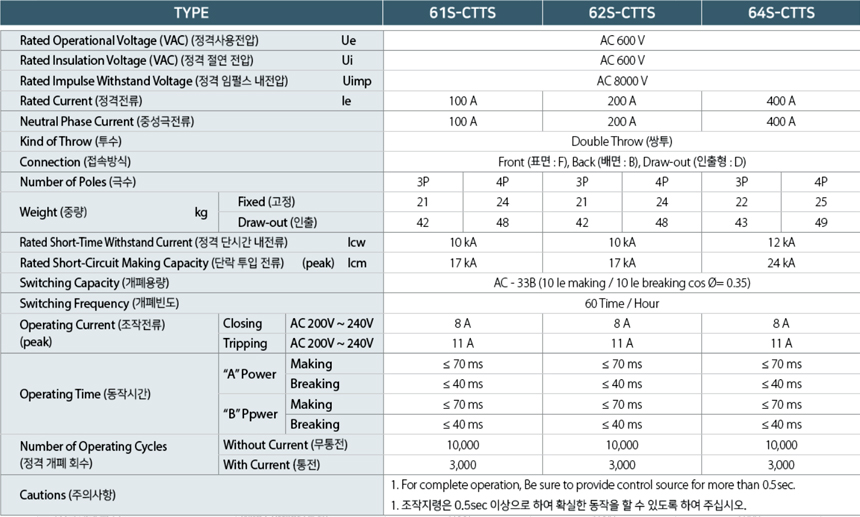

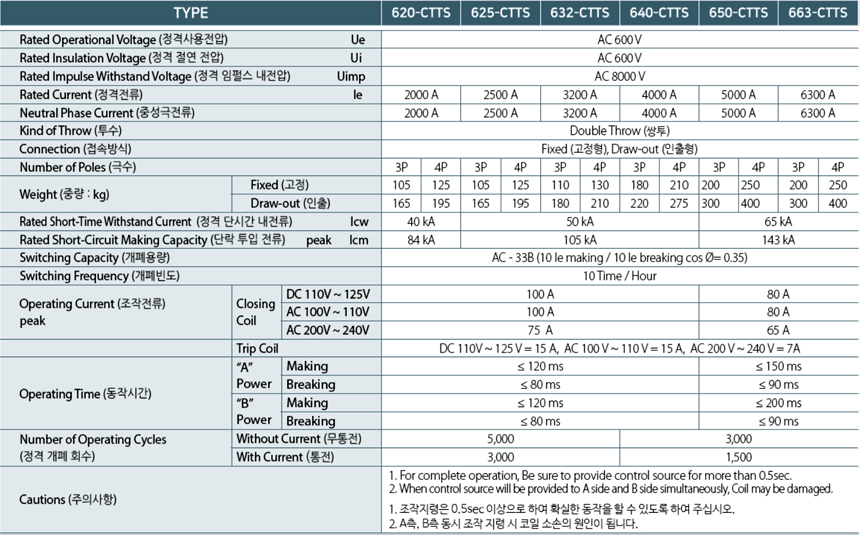

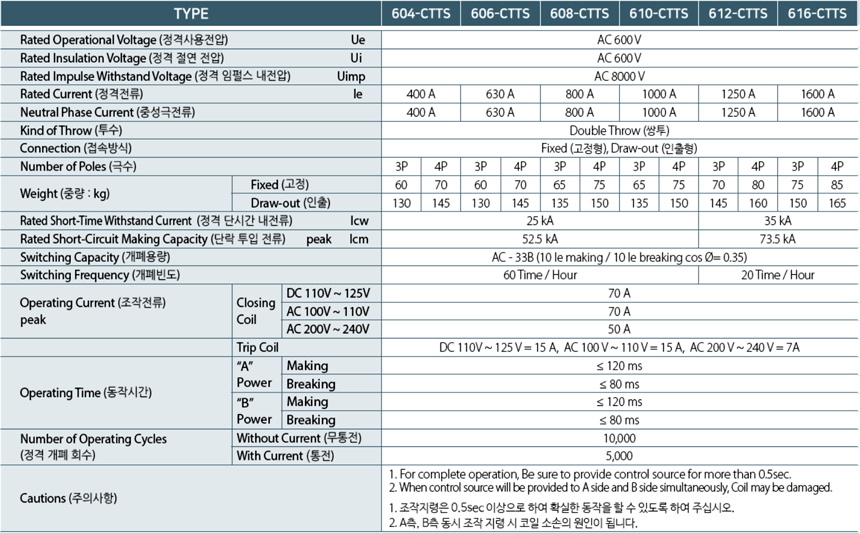

- CTTS는 상용전원의 전력 수요제어(피크제어) 시 또는 예고 정전 시, [상용전원→예비전원], [예비전원→상용전원] 으로 무정전 절체할 수 있는 자동 절체 스위치이다.

- 병원, 은행, 전산센터, 공항, 보안센터, 플렌트 시설 등 정전 발생 시 막 대한 경제적 손실과 그 파급효과가 크게 예상되는 곳에 CTTS의 사용이 요구된다.

◆ 용도
상용전원의 정전 예고 시
예정 정전시간 전에 발전기 기동 후 무정전 절체
기상이변 등에 의한 순간 정전 예상 시
발전기 기동 후 무정전 절체
전력 피크 제어 시
피크 시간 전에 발전기 기동 후 무정전 절체
상용전원이 복전되어 발전기에서 상용전원으로 재 절체 시
무정전 절체
발전기 등 설비의 부하운전 테스트 시
무정전 절체

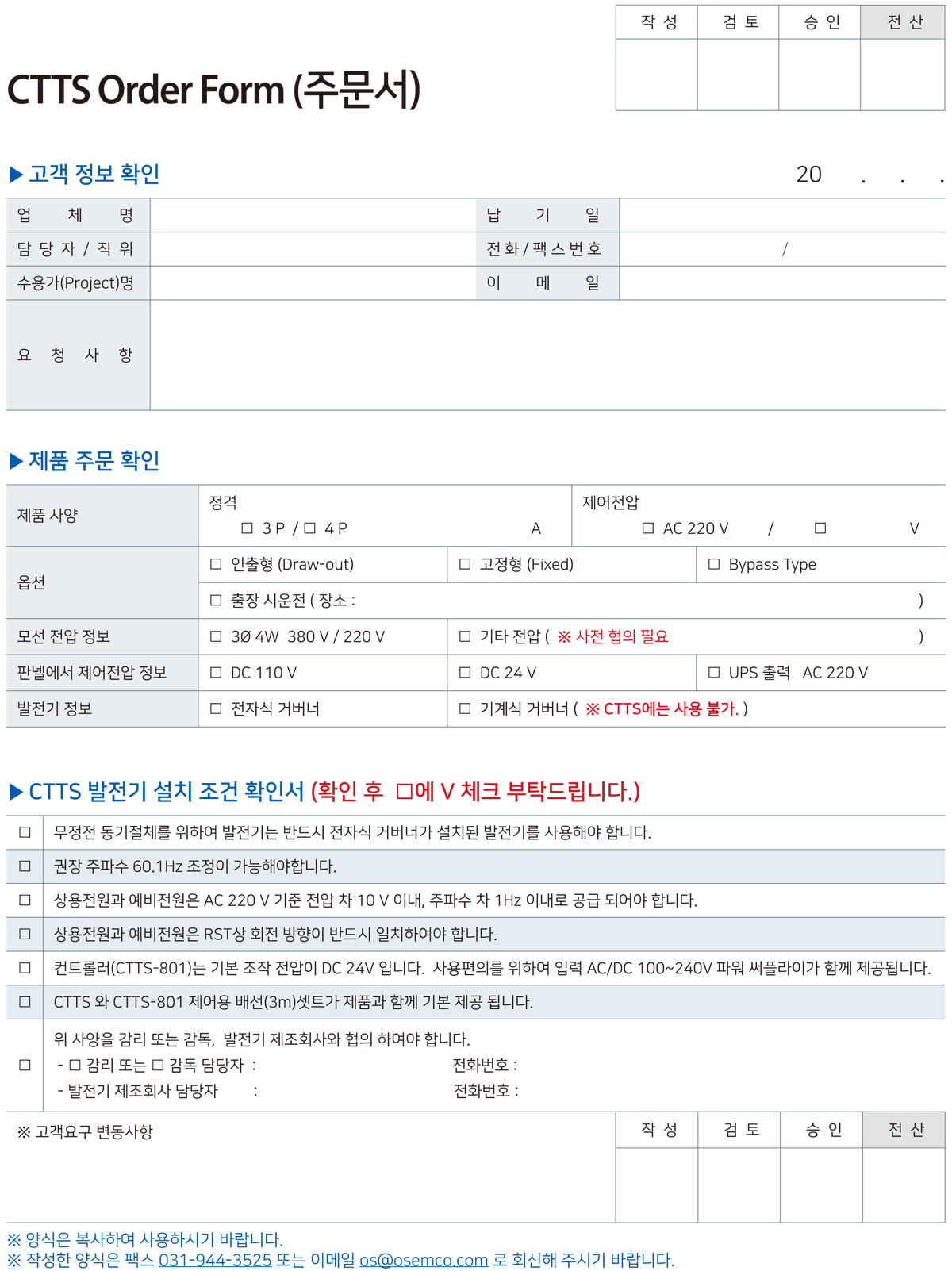

◆ 동작 조건

- 상용전원과 예비전원(발전기)를 사용하고 있을 때, CTTS는 양 전원의 동기가 맞는 시점에서 절환시키는 무정전 절체 방식이다.

- 동기 조건은 양 전원의 상 전압차 10 V 이내, 주파수 차 1.0 ㎐ 이내, 위 상 동기각 5도 이내 일 때, 순간 병렬운전(100 ms 이내) 후 절체하여 무정전 절체시키는 스위치 시스템으로 발전기 및 부하 설비를 보호할 수 있다.

- 상용전원과 예비전원의 중첩절체를 위해 마이크로프로세서에 의한 정 밀한 동기계산을 위한 개폐기의 컨트롤러가 필요하다.

- 양 전원을 정확한 동기 상태에서 중첩을 시켜 한 전원에서 다른 전원으 로 부하를 전환시킨 후 0.1초(100ms)이내에 다른 전원을 개방하여야 한다.

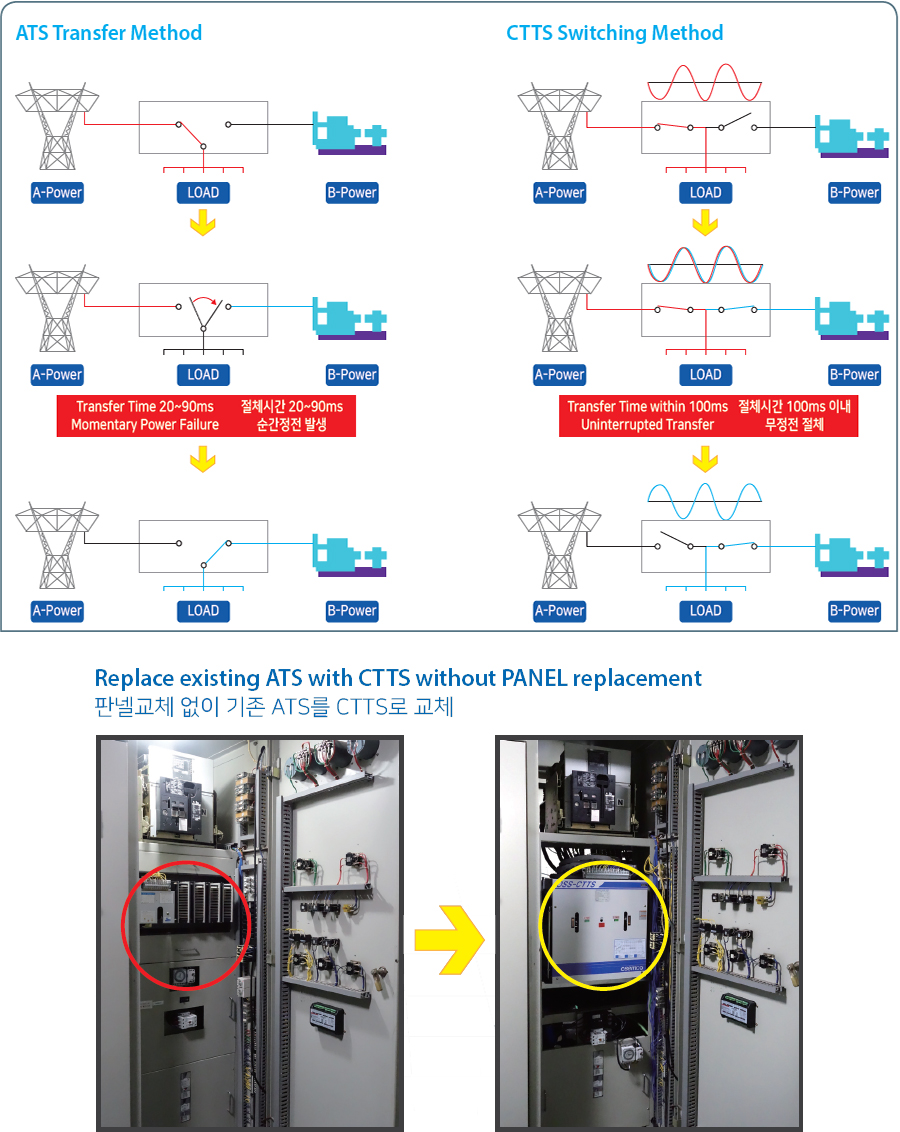

◆ 절체방법
